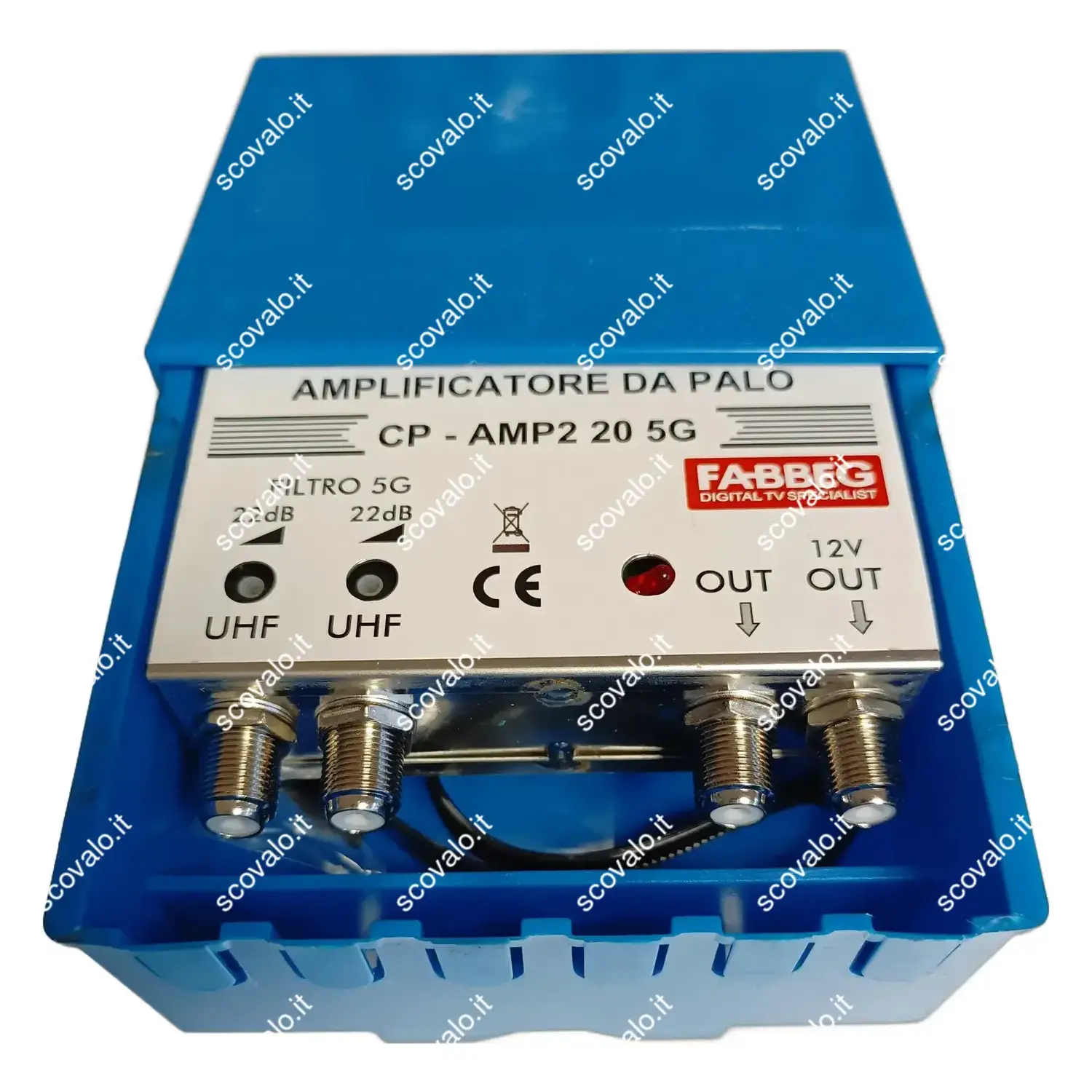

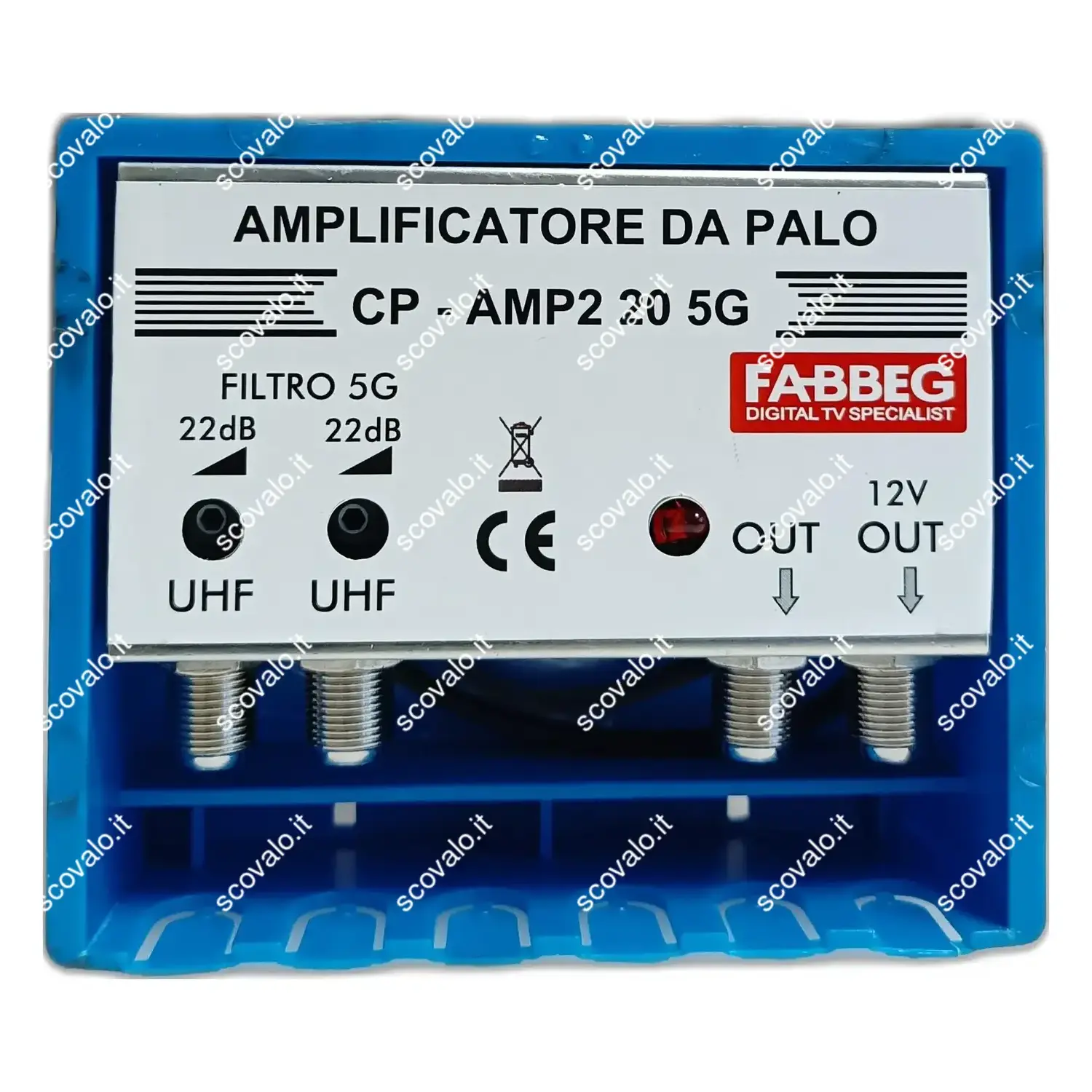

amplificatore antenna tv da palo digitale terrestre 2 uhf 2 uscite 22db

15,60 €

iva inclusa
sku sco 88084
ean: 8050714180064
disponibile in magazzino
disponibili pezzi 9
spedizione 5,50 €
14 giorni reso

condividi questo prodotto con gli amici

Descrizione

amplificatore da palo per migliorare il segnale del digitale terrestre, involucro in plastica, fascetta per il fissaggio a palo, modello regolabile tramite potenziometro, modello schermato da interferenze esterne con filtro lte, assemblato con tecnologia smd.
amplificazione separata vhf-uhf con potenza in uscita di 250mv e figura di rumore da 7db con buona linearità su tutta la banda amplificata e un ottimo rapporto segnale/rumore e basso coefficiente di intermodulazione.

caratteristiche:
  • alimentazione 12 volt 80 ma (alimentatore non incluso)
  • livello uscita 110 db
  • connettore tipo f
  • filtro 5g incorporato

Come si collega l'amplificatore da palo tv a 2 uscite ?
Nella maggior parte dei nuovi amplificatori tv da palo, il montaggio dei cavi avviene con morsetti del tipo F ad avvitare, nel caso dell'amplificatore a 2 uscite, bisogna collegare le due antenne UHF o tribanda nei morsetti con indicato UHF, l'antenna VHF o 3° banda va collegata al morsetto con indicato 3° B, rimangono due morsetti, in quello con l'indicazione 12V out va collegata l'uscita dell'alimentatore retro tv (che può essere a 2 uscite o ad 1 uscita), nel morsetto restante OUT ci si può collegare un televisore direttamente, per la regolazione del segnale, ci sono dei trimmer che servono a diminuire o ad aumentare la potenza del segnale, come da schema al di sotto.
schema collegamento amplificatore tv da palo con 3 televisori
Come funziona l'amplificatore da palo ?
L'antenna riceve il segnale dal ripetitore (un segnale elettrico), tramite il cavo lo convoglia nell'amplificatore che grazie alla corrente aggiuntiva fornita dall'alimentatore tv lo amplifica, il decoder interno alla tv o esterno decodifica questo segnale elettrico e lo trasforma nelle immagini che vediamo nel televisore.


extra:
  • 2 x ingressi uhf 5-22 db
  • 1 x uscita 12 v cc
  • 1 x uscita
  • livello uscita 110 db
  • connettore tipo f
attributi:
  • guadagno 22dB
