modulo dimmer da inserire all'interno del profilo porta striscia led, tipo quelli da sottopensile, con questo modulo è possibile aumentare o diminuire la luminosità della striscia a led, in modo semplice, basta sfiorarlo, l'installazione avviene in modo semplice, l'ingresso 12 o 24 volt dc va collegato all'uscita dell'alimentatore, l'uscita del modulo va collegata alla striscia a led.
caratteristiche:

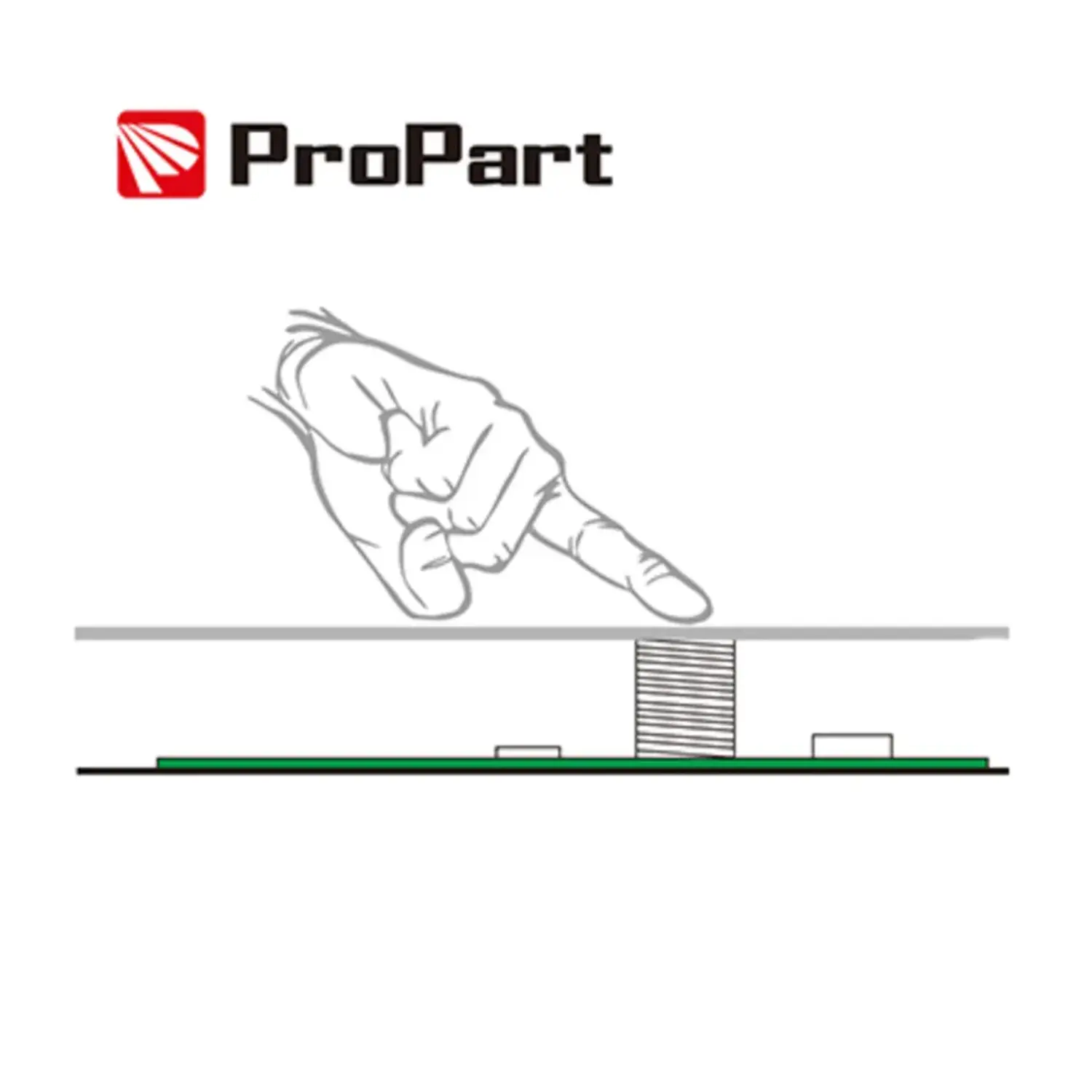

- accensione e spegnimento luce tramite sfioramento
- funziona anche dome dimmer aumenta e diminuisce l'intensità della luce
- tensione di funzionamento massimo 24 volt dc
- modulo a 1 canale con biadesivo per il fissaggio
- modello monocromatico funziona solo con strisce led 1 colore
- uscita massima 3A
- potenza massima a 12 volt 36 watt
- potenza massima a 24 volt 72 watt
extra:

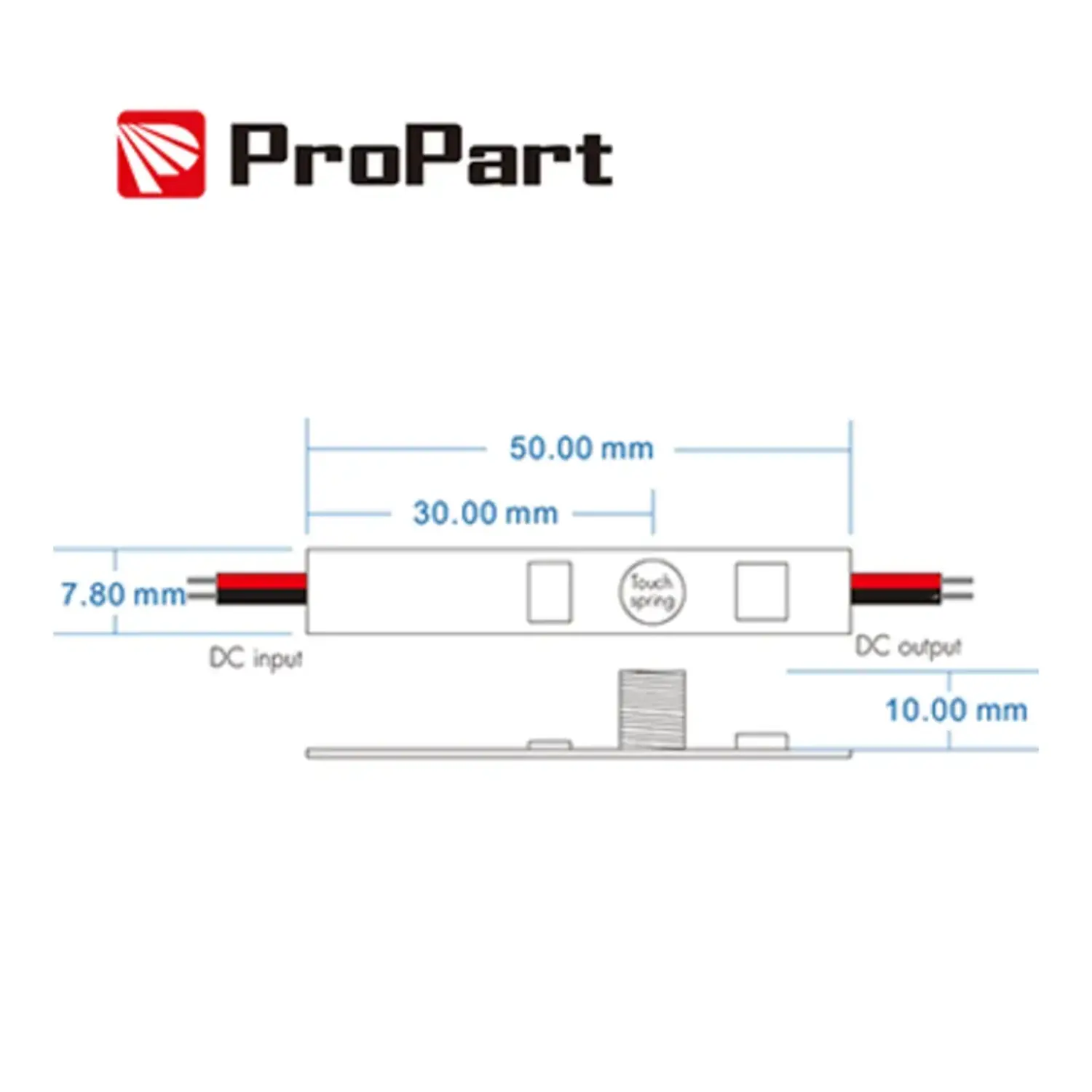

- dimensioni 50 x 7.8 x 10 mm
1) Come si collega il modulo dimmer alla striscia led?
L'ingresso del modulo con la dicitura input V+ V- va collegato all'uscita dell'alimentatore, l'uscita del modulo con indicato + e - va collegato alla striscia led.
Schema elettrico collegamento modulo dimmer
