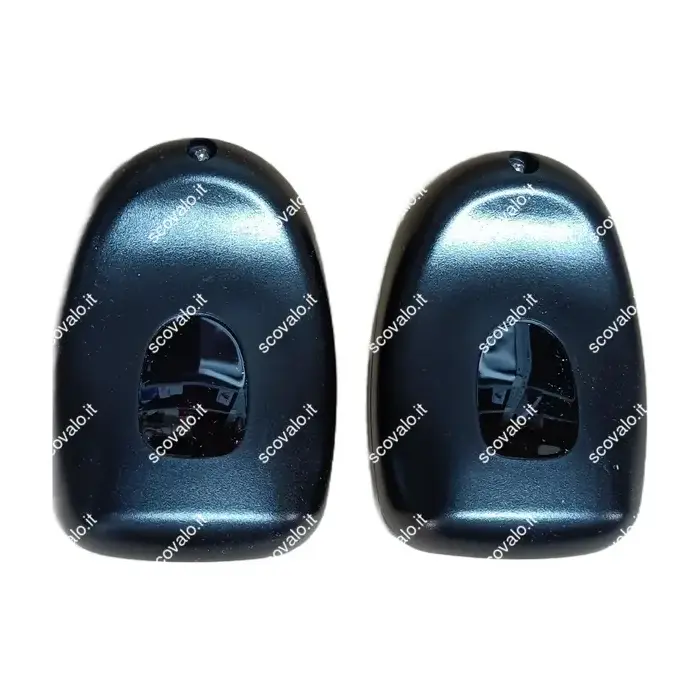

questa coppia di fotocellule può essere utilizzata sia con un cancello scorrevole, che con una porta basculante con una serranda o con un cancello a battente.
caratteristiche:
- alimentazione 12-24 vdc o vac
- massima distanza 15 mt
- contatto NA o NC selezionabili con un ponticello
dimensioni:
- altezza 82 mm
- larghezza 56 mm
- spessore 25 mm
1) A cosa servono le fotocellule per cancello o serranda?
Lo le fotocellule vengono utilizzate come sicurezza in caso di chiusura accidentale del cancello o della serranda, se in fase di chiusura un ostacolo attraversa il loro raggio di azione, fanno chiudere un contatto, la centralina a monte, legge questo cambio di stato ed esegue un azione in base alla sua programmazione. Ad esempio posso invertire o arrestare il movimento del motore.
Nel cancello a battente si utilizza una coppia di fotocellule aggiuntiva, che serve per mettere in sicurezza non solo la chiusura ma anche l'apertura.
2) Come si collega una coppia di fotocellule?

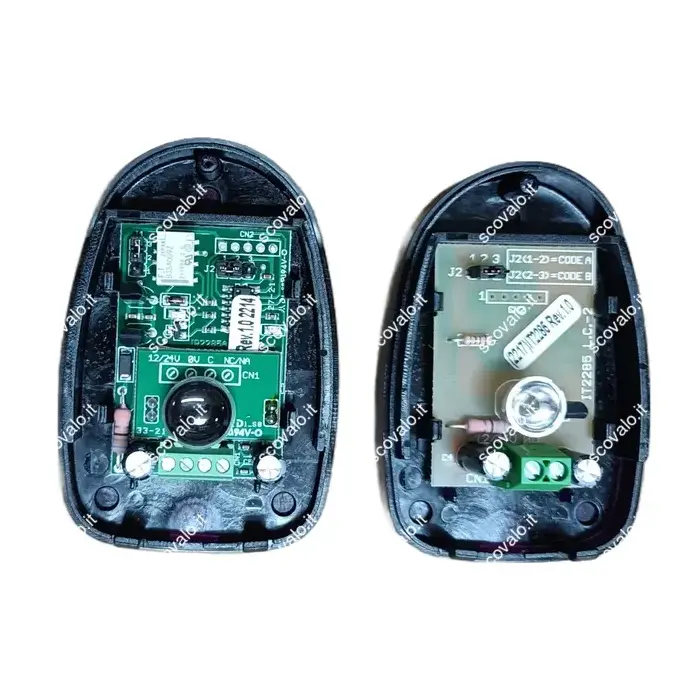

Il collegamento è molto semplice, in entrambe le fotocellule, ai 2 morsetti con indicato + e - o con il simbolo dell'alternata bisogna collegare l'alimentazione che può variare da 12 a 24 volt, nel ricevitore troviamo altri 2 morsetti i quali si riferiscono ad un contatto pulito del tipo NA o NC che va collegato alla centralina del cancello o della serranda.
Al di sotto lo schema di collegamento.
